機油溫度表用于觀測柴油發電機的機油溫度，它有熱電式和電阻式。熱電式機油溫度表廣泛應用在柴油發電機上。

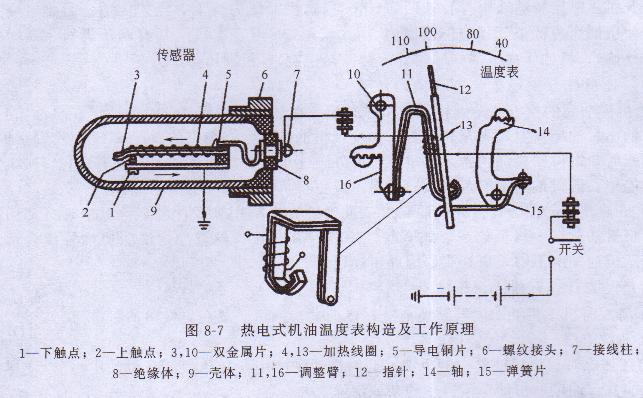

熱電式機油溫度表由溫度傳感器、溫度表和傳遞導線等組成，其構造和作用原理如圖8-7所示。閉合電源開關，溫度傳感器中的加熱線圈4加熱雙金屬片3，雙金屬片受熱到溫度時向外彎曲，使上觸點2和下觸點1分開，切斷機油溫度表的電路，當雙金屬片受冷后又復原，電路又被接通。此后電路時通時斷。當電路接通時，溫度表中的加熱線圈1 3加

熱雙金屬片1 0，雙金屬片彎曲后帶動指針擺動。

    當柴油發電機的機油溫度過低時，加熱線圈4通電時間長，雙金屬片調整臂1 1彎曲大指針1 2擺動角度大，指針指向低油溫的位置。
